作為現代大型化工廠的神經中樞，DCS中控室（中心控制室或者中央控制室）發揮著重要的作用，所有重要的控制決策都從這里發出。那么今天小編就給大家姐倒是什么是 DCS控制系統。

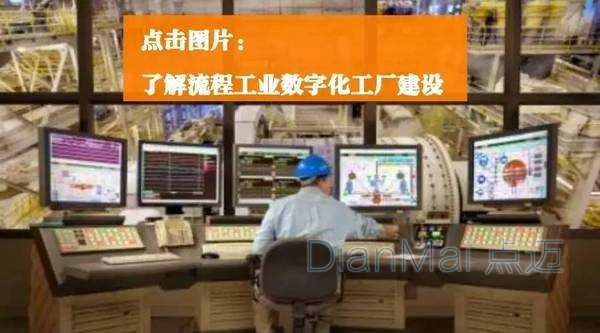

圖一：DCS控制系統1

中控室長什么樣？

控制室一般也是大人物或者新員工參觀的必經之地，自然光鮮度也較高。但是，要知道控制室是工作的地方，工作效率第一，職業健康第二，氣派、舒適是遙遠的第三。

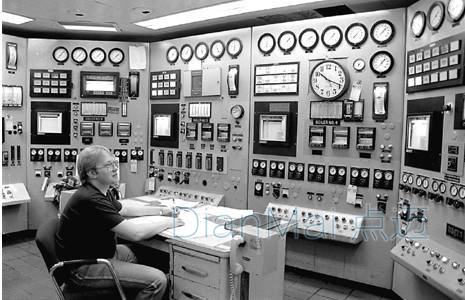

圖二：DCS控制系統2

傳統控制臺，除非很老的工廠，現在這樣的已經很少了。這樣的控制室只有科幻電影里有，工業上沒人會用這樣的控制室，一點也不實用。

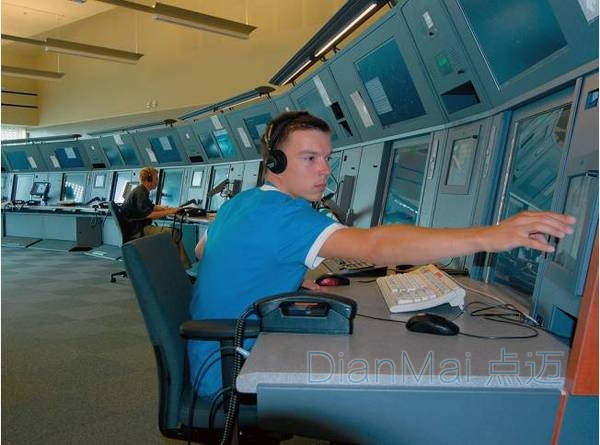

圖三：科技控制室

這樣巨長的控制臺只有在每個操作員都是獨立操作、平行操作的時候才好，需要緊密配合的話，距離太遠了。這是空管控制臺，正好符合獨立、平行的條件。

DCS控制系統概念

DCS是分布式控制系統的英文縮寫(Distributed Control System)，在國內自控領域又稱為集散控制系統。DCS的主要特點歸結為一句話就是“分散控制，集中管理”。糧油食品生產過程控制自動化（DCS）

DCS通常采用若干個控制器（過程站）對一個生產過程中的眾多控制點進行控制，各控制器間通過網絡連接并可進行數據交換。生產控制操作采用計算機操作站，通過網絡與控制器連接，收集生產數據，傳達操作指令。

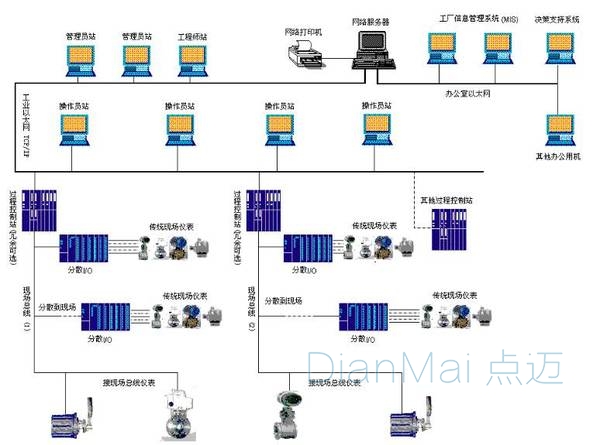

圖四：分布式控制系統架構

DCS控制系統結構組成

從結構上劃分，DCS包括過程級、操作級和管理級

過程級：由過程控制站、I/O單元和現場儀表組成，是系統控制功能的主要實施部分。

操作級：操作員站和工程師站，完成系統的操作監控和組態維護。

管理級主要是指工廠管理信息系統（MIS或ERP系統），作為DCS更高層次的應用。DCS分布式調度管理系統主要功能

圖五：分布式控制系統功能介紹1

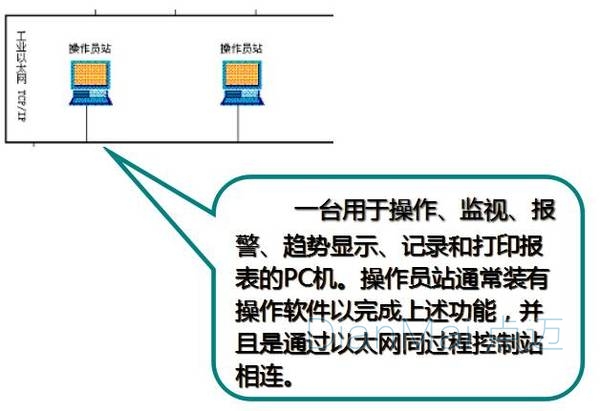

圖六：分布式控制系統功能介紹2

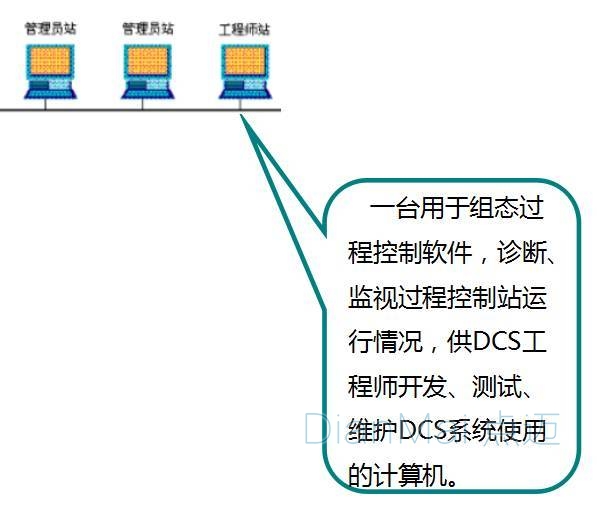

圖七：分布式控制系統功能介紹3
