電子看板系統又稱可視化電子看板系統，幫組企業實現車間現場目視化管理（Visual Management System）的有效方法。可以自動將生產數據、質量數據、異常信息等車間生產信息自動實時顯示在車間的LED顯示屏、液晶顯示器或相關人員的電腦上，實現車間生產管理數字化、透明化和可視化，廣泛應用于各種行業的生產制造企業。
電子看板系統的功能
1. 建立目視化管理，對生產管理現場的車間生產機臺的狀況統一顯示管理，提高管理效率；
2. 對生產管理中產品品質異常及時報警，提高過程質量控制能力，降低物料成本；
3. 生產設備故障報警監視，及時向維修部門傳達發生故障所在機臺，快速定位機臺和設備維修；
4. 生產待料時間倒計，提示管理人員合理安排生產；
5. 可以通過無線按鈕和遙控器完成，解決了生產車間大導致布線困難的問題。

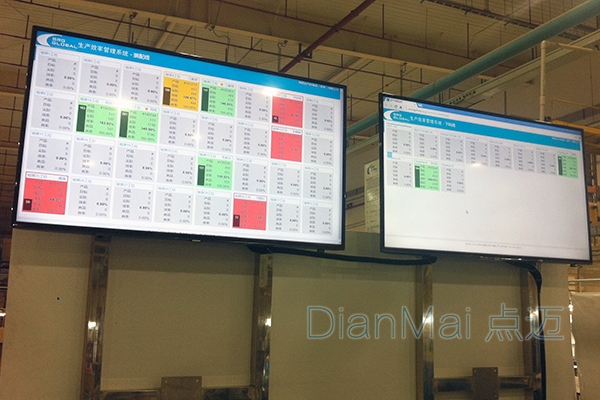

圖一：電子看板系統-液晶電視機電子看板
電子看板系統的應用
1. 電子看板系統提供對內各生產單元間的拉動物流體系，實現內部生產各環節之間、工廠與供應商之間拉動物流體系；
2. 電子看板系統的輸入數據，與ERP系統、MES系統、WMS系統進行系統集成，實現數據匯總和集中展示；
3. 生產、取貨、采購看板對應的庫存單據自動傳遞到業務系統中，減少數據錄入錯誤，提高工作效率，實現看板數據自動傳遞；
4. 看板系統提供完整的看板流程體系，包括生產看板流程，取貨看板流程，采購看板流程；
5. 在生產、領用和采購各個環節的看板，通過其狀態可以反映產品不同的加工過程和位置，可在線快速查詢看板計劃與執行信息，了解生產進度和匯報信息；
6. 系統看板狀態圖，看板計劃控制圖，以圖形的方式體現看板運作狀態和流程，同時支持交互操作，實現看板的可視化運作；生產管理電子看板系統案例

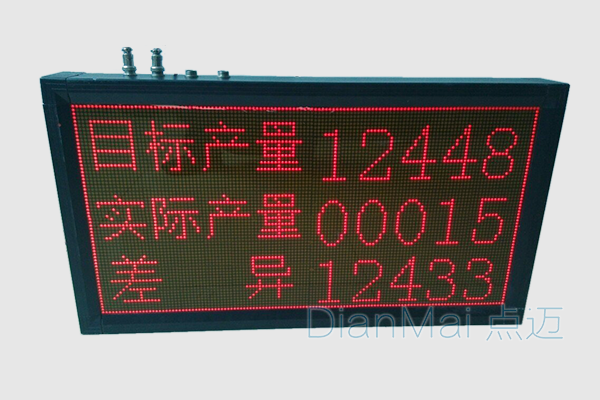

圖二：電子看板系統-LED點陣屏電子看板
電子看板系統的典型案例
安燈電子看板
產線工位報警控制器面板配置6個帶燈按鈕，每個按鈕對應機臺一個狀態，正常工作情況下，按一下按鈕，主屏?xí)邮盏綌?shù)據，對應的工位電子看板中的標示工位會點亮，按鈕也會點亮，再按一次，按鈕燈熄滅，工位電子看板的標示工位熄滅。此控制器采用無線RS485通訊方式，不會出現多個控制器同時按，而產生的干擾及數據未接收到情況。控制器外接一個12V直流電源，接入電源，紅色電源指示燈亮起，當接收到控制器數據，對應燈箱會點亮，警燈點亮，以達到正常的呼叫應用。呼叫成功后，相應的工作人員進行處理后再按一下對應按鈕，關閉呼叫，工位電子看板警燈也同樣熄滅。所有按鈕按下后看板上對應的機臺號都會同時點亮，以分辨點亮的報警燈所在的機臺。
綜合信息電子看板
電子看板系統采用LED、液晶屏、報警燈等多種可視化設備，結合安燈操作呼叫信號、PDA、PLC等多種采集手段，并通過系統接口與企業ERP、MES、SPC等管理平臺系統集成，以報表、圖文及聲光報警的方式展現生產現場生產計劃、生產進度、設備狀態、作業指導及生產工藝等信息。電子看板系統的功能及應用
電子看板系統的特點
1、形象直觀，簡單方便，提高工效。
電子看板系統可以迅速快捷的傳遞信息、形象直觀的突出信息、客觀公正的評價信息。企業生產現場管理人員組織指揮生產，實質上就是在發布各種信息，而操作人員就是信息的接受者和執行者。有秩序的生產作業，就是信息的傳遞和作用過程。在機器生產條件下，生產系統高速運轉就要求信息傳遞和處理準確及時。
2、突出計劃與執行的差異，突出生產現場的故障與問題反映。
電子看板系統為不同的決策者定義專屬的差異看板，以準確有效的數據輔助企業決策層做出正確判斷，及時發現生產問題，及時調整生產計劃；
3、科學地改善生產現場的條件和環境，產生良好的勝利和心理效應。
科學系統地改善同現場生產人員視覺感知有關的因素，既符合現代科技要求和生產管理需求，又適合人們的生理和心理特點，產生良好的勝利和心理效應，調動并保護現場人員的生產積極性。實現精細化管理，降低企業生產成本，提高企業生產效率。
4、提高透明化程度，促進現場人員相互配合、監督和協調，發揮激勵作用。
對生產工藝流程的要求做到公開化，通過公示5W2H的內容，即干什么（What）、誰來干（Who）、在哪里干（Where）、何時干（When）、為什么干（Why）以及干多少。這有利于現場人員配合默契，相互監督，協調工作進度。同時，違規行為也難以發生。
